Un ouvrage posé cette année sera cherché dans quinze ans sur la foi d’une coordonnée saisie une fois, en quelques minutes, par quelqu’un qui ne sera probablement plus là. Le reste du chantier aura disparu. La coordonnée restera.
C’est le seul livrable d’un chantier qui lui survive, et c’est le moins contrôlé. En ville, un relevé satellitaire peut être faux dès le premier jour sans que rien ne le signale, et l’erreur ne se dégrade pas avec le temps : elle s’hérite intacte, à chaque consultation du plan.
Cet article dit pourquoi le géoréférencement des réseaux enterrés se dégrade en milieu dense, ce qu’un repère au sol change à la donnée, quelle preuve exiger d’une coordonnée, et que faire du patrimoine déjà en place.
Produire la coordonnée prend quelques minutes. La consulter prendra trente ans. La dissymétrie est rarement regardée en face.

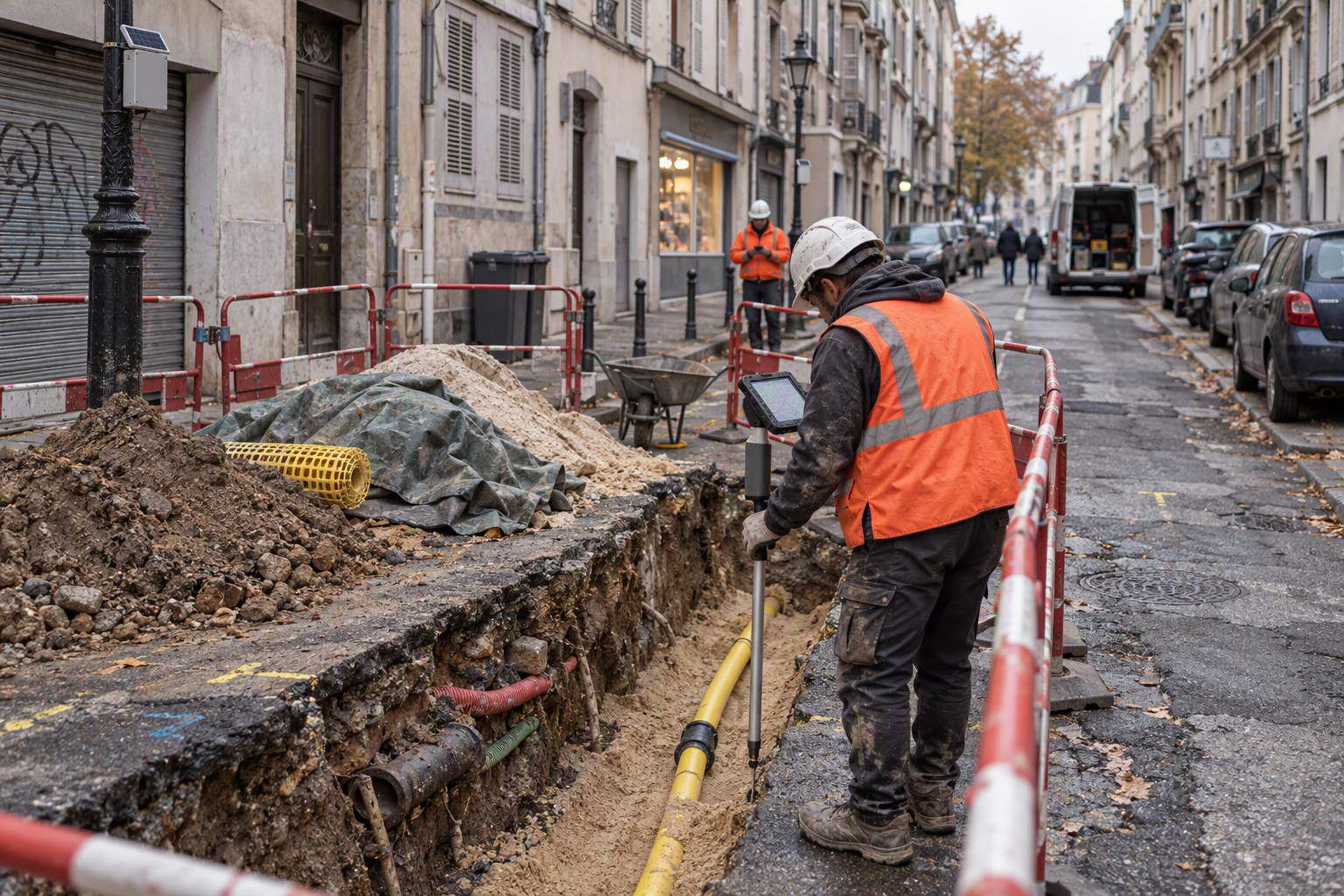

La position d’un réseau enterré ne se relève qu’avant le remblaiement. Ensuite, elle n’est plus vérifiable qu’en rouvrant la tranchée. Elle devient une affirmation définitive, versée au plan de récolement, puis transmise à des tiers qui en reçoivent la valeur, jamais l’histoire.
Ce qui suit est mécanique. Chaque recherche future part de cette coordonnée. Chaque plan dérivé la recopie. Chaque exploitant voisin la traite comme un fait. Une erreur commise une fois se propage pendant toute la vie de l’ouvrage sans jamais rencontrer de dispositif qui la détecte.
Un chiffre donne l’échelle du sujet : plus de 15 000 dommages aux réseaux souterrains recensés en 2024 chez les six principaux exploitants français, selon les statistiques de l’Observatoire national DT-DICT. Ces dommages ont bien des causes, dont une position fausse au plan. Celle-ci a ceci de particulier qu’elle y figure dès le jour du relevé.
Parce que sa production dépend d’un signal que la ville dégrade, et parce que rien ne vous le dit.
Entre deux façades hautes, l’écart entre la position satellitaire et la position réelle est de 50 cm au minimum, et jusqu’à plusieurs mètres dans les cas les plus dégradés. Le mécanisme est expliqué dans « Canyon urbain : pourquoi le GPS décroche en ville ».
Pour un gestionnaire de patrimoine, le problème n’est pas seulement l’ampleur de l’écart, c’est aussi son invisibilité. Le récepteur ne donne aucun avertissement. La donnée fausse entre dans le référentiel avec la même apparence que la donnée juste, et rien, ensuite, ne permet de les distinguer.
Cette fragilité a pourtant une géographie. Natran R&I la cartographie. Ses cartes de couverture GNSS, issues d’un algorithme fondé sur le rapport entre la hauteur des bâtiments et la largeur de la rue, repèrent les rues où les récepteurs GNSS des géomètres peinent à fournir une coordonnée précise. Superposées au tracé d’un réseau, elles désignent les tronçons au géoréférencement fragile, sans rouvrir une tranchée.
Nous n’avancerons aucun chiffre : nous n’avons pas de mesure validée du coût d’une erreur de géoréférencement des réseaux enterrés. Le mécanisme, lui, se décrit précisément.
e-Nails est né chez un gestionnaire de réseau : Natran R&I est le centre de recherche de Natran, dont la Direction des opérations a conduit des essais du dispositif à Villemomble. e-Nails calcule la position à partir d’ancres installées dans la rue elle-même, et non à partir du ciel. Le dispositif est décrit dans « Précision centimétrique par UWB : comment fonctionne e-Nails ».
Sa référence est datée et attribuable. Toutes les positions calculées dans une rue remontent au relevé de quelques ancres, fait une fois, à la pose, par un géomètre ou un opérateur formé et compétent, équipé d’un GNSS RTK. Ce relevé porte une date, un auteur et une méthode : il s’archive avec le dossier d’ouvrage. Chaque position exportée indique aussi les ancres qui ont servi à la calculer. Ce qu’il engage est détaillé dans « Détecter et géoréférencer : e-Nails et le géoréférencement ».
Elle se compare dans le temps. En version fixe, les ancres sont attachées à des supports qui ne bougeront pas, et paramétrées une fois. Deux relevés faits à deux ans d’écart se rapportent aux mêmes ancres. Sur le pilote urbain, des mesures répétées pendant six mois sur les mêmes points ont donné des positions X-Y stables d’une campagne à l’autre.
Elle vaut autant au bord de la chaussée qu’au milieu. Au GNSS, la qualité d’une position dépend du ciel visible à l’endroit du relevé, et varie d’un ouvrage à l’autre sans que le relevé le signale. Sur le pilote urbain, la zone étant correctement couverte, un point en bord de chaussée n’a pas donné de moins bons résultats qu’un point au centre de la voie.
Le dispositif sait quand il ne peut pas bien calculer. Le matériel est supervisé à distance. Un calcul correct suppose au moins quatre ancres actives, et la supervision peut lever une alerte lorsque ce nombre n’est pas atteint dans une zone. À l’inverse du récepteur satellitaire, la condition d’un bon calcul est connue, et son absence peut être signalée.
Elle rejoint votre référentiel. Les positions sortent en CSV, que tout SIG sait importer, ou via l’interface API. La précision annoncée est inférieure à 10 cm en X et en Y ; à ce jour, e-Nails ne revendique aucune performance sur l’axe Z.
En géoréférencement des réseaux enterrés, voici la question à poser à tout fournisseur, nous compris : non pas quelle précision annoncez-vous, mais comment l’avez-vous vérifiée, et sur quoi.
Pour e-Nails, la réponse est la comparaison à des points relevés indépendamment par un géomètre. Sur le pilote urbain, cette comparaison a donné des écarts de 1,8 à 27,9 cm dans le plan X-Y ; les plus élevés sont publiés au même titre que les autres, et chaque campagne est détaillée dans l’article sur le fonctionnement du dispositif. Exelen est co-auteur de l’analyse.
Le chiffre d’une fiche produit n’engage pas la coordonnée qui entrera dans votre référentiel. Ce qui la qualifie, c’est ce qu’elle emporte avec elle. Quatre informations suffisent, quel que soit l’outil.
Les exiger à la réception d’un relevé coûte peu. Les retrouver quinze ans plus tard est impossible.
La profondeur reste hors de son champ. La précision revendiquée porte sur le plan X-Y seul, à ce jour. Pour un patrimoine de réseaux enterrés, c’est une limite lourde.
Son environnement compte. Du mobilier urbain en acier proche des tags, ou des véhicules de fort volume, perturbent la mesure. Une installation fixe suppose une étude de terrain préalable.
Elle ne remplace ni le géomètre, ni le GNSS. Elle dépend du relevé initial des ancres. Là où le satellite suffit, il reste l’outil ; e-Nails le complète dans les rues où il décroche.
Le dispositif produit des coordonnées nouvelles ; il ne dit rien, à lui seul, de celles qui figurent déjà dans vos plans. Deux occasions permettent pourtant de reprendre l’existant sans campagne dédiée.
Chaque réouverture. Tout ouvrage existant remis à ciel ouvert se relève avec la même exigence qu’un ouvrage neuf. Le plan se requalifie ainsi au fil de l’eau, en commençant par les tronçons que la carte de couverture désigne comme fragiles.
Les affleurants. Bouches à clé, regards, coffrets se relèvent sans rien ouvrir. Dans une rue équipée, comparer leur position relevée à celle du plan donne une première indication de sa fiabilité.
Vos plans de réseaux en zone dense vous semblent-ils fiables ? Décrivez-nous une situation, nous vous dirons si e-Nails y répond.
L’équipe e-Nails, NaTran R&I
