Détecter un réseau enterré est une chose, mais en canyon urbain, lui attribuer une coordonnée de confiance en est une autre et la coordonnée est justement ce qui reste, une fois la tranchée refermée.

e-Nails répond à ce point précis. Cet article décrit ce que change un repère à moins de 10 cm dans le plan, par quel dispositif cette précision centimétrique est obtenue, comment elle est vérifiée, et ce que la solution ne fait pas. Il est écrit pour que vous puissiez décider si la technologie répond à votre besoin, et pour savoir ce qu’il vous reste à vérifier avant d’y aller. e-Nails est développé par SPESY, laboratoire de NaTran R&I.

Avant : localiser un ouvrage dans une rue où le satellite ne passe pas

Le GNSS fait très bien son travail sous un ciel dégagé. Le problème se pose là où le ciel se referme : entre deux façades, les satellites visibles sont peu nombreux et mal répartis, et le signal reçu a souvent rebondi sur une façade avant d’arriver. Le récepteur ne le sait pas, et affiche une position quand même.

Il en résulte une asymétrie familière à tout cabinet : la détection fonctionne, le géoréférencement décroche. On sait qu’il y a une canalisation là, à quelques centimètres près, et on ne sait pas toujours dire où est ce là avec la précision qu’exige un plan destiné à durer.

Le phénomène physique, son ordre de grandeur et sa cartographie sont détaillés dans « Canyon urbain : pourquoi le GPS décroche en ville ».

Des contournements existent : rattachement au bâti, station de référence locale, allongement du temps de station. Ils ont un coût, et ils ne restituent pas la robustesse d’un relevé en rase campagne.

Après : ce que change un repère à moins de 10 cm dans le plan

Supposons le problème résolu : dans cette rue, un module posé au sol vous donne sa position à moins de 10 cm en X et en Y. À ce jour, e-Nails ne revendique aucune performance sur l’axe Z ; la précision annoncée porte sur le plan X-Y, et sur lui seul.

Trois choses changent.

• La coordonnée s’obtient là où se fait le travail, sans dépendre de ce que le ciel laisse passer ce jour-là. La difficulté ne se découvre plus au moment du relevé.

• La coordonnée est reproductible. Elle ne dépend pas de la constellation visible à l’instant du relevé, mais de repères fixes dont la position ne change pas. Le relevé de mardi et celui de novembre s’appuient sur la même référence.

• La donnée sort du dispositif. Les données sont exportables en CSV ou récupérables via l’interface API ; les API sont communicables, et l’ont déjà été à un partenaire. C’est ce qui décide, en pratique, si la solution entre ou non dans une chaîne de production existante.

Comment e-Nails obtient-il cette précision ?

Le principe se résume en une phrase. Plutôt que de demander sa position à des repères en orbite qu’une façade peut masquer, on la calcule à partir de repères posés dans la rue, dont les coordonnées ont été mesurées. C’est de là que vient la précision centimétrique. La technologie fait l’objet d’un brevet français (FR2511436).

Les ancres : des points fixes dont on connaît la position

Les points fixes du dispositif s’appellent des ancres. Chacune est un boîtier de 222 × 146 × 40 mm, installé sur un support de l’espace public. En conditions classiques, la distance moyenne entre deux ancres est estimée entre 60 et 80 mètres.

Une ancre fonctionne de façon autonome sur deux ans, sur batterie rechargeable et panneau solaire, dimensionnés pour un usage de l’ordre de trente minutes par jour. Une fois l’installation faite, aucune intervention physique n’est nécessaire : la supervision du matériel et de l’état de la batterie, le réglage des configurations logicielles et les mises à jour applicatives se font à distance.

Le maillon qui fait la précision

La précision du système est celle du relevé de ses ancres.

Quatre ancres environ sont relevées par un géomètre au moment de la pose. Les autres se positionnent ensuite par rapport à ces premières. Le paramétrage des ancres s’effectue à cette occasion ; il n’est pas à refaire à chaque mesure pendant la durée de vie du dispositif.

Autrement dit, e-Nails ne remplace pas le géomètre : il en dépend. Le géomètre relève les premières ancres à la pose, et il peut par ailleurs être utilisateur du dispositif.

Le tag : le module mobile qui calcule sa position

Le module mobile s’appelle un tag. C’est lui qu’on amène au point à relever. Il communique avec les ancres en UWB, pour Ultra Wide Band, une technologie radio qui permet de mesurer des distances avec une résolution fine.

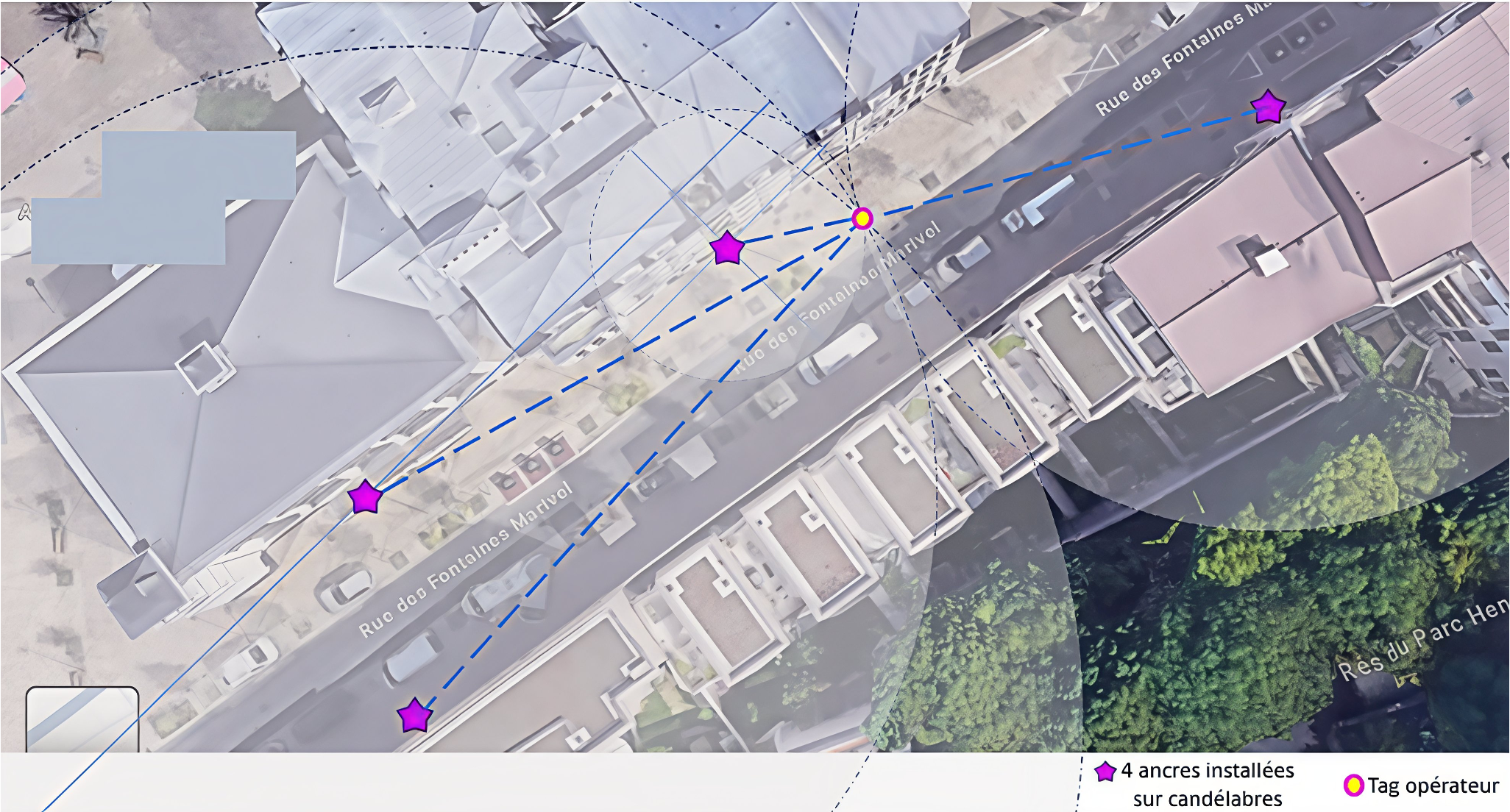

La trilatération, en une image

Le calcul UWB est une trilatération : on ne mesure pas d’angles, uniquement des distances.

Une distance à une ancre place le tag quelque part sur un cercle autour d’elle. Une deuxième réduit les possibilités à deux points. Une troisième désigne lequel des deux. Une quatrième sert au contrôle, par échantillonnage. C’est le raisonnement d’un GNSS, à ceci près que les repères sont à quelques dizaines de mètres, dans la rue, et que leurs coordonnées ne sont pas estimées mais mesurées.

Deux versions, deux usages : nomade et fixe

La version nomade. Chaque ancre est montée sur un mât télescopique, pliable et rangeable, que l’on installe où l’on veut. C’est la configuration d’une opération ponctuelle : le réseau d’ancres se transporte avec soi.

La version fixe. Chaque ancre est attachée à un équipement de mobilier urbain qui ne bougera pas sur la durée de vie du dispositif : candélabre, mur, abribus. C’est la configuration d’une zone équipée durablement, où plusieurs interventions successives réutilisent le même réseau d’ancres. Elle suppose une étude de terrain préalable, destinée à optimiser le positionnement des ancres.

Comment la précision est-elle vérifiée ?

La méthode de validation est simple à énoncer et exigeante à tenir : les positions calculées par le dispositif UWB sont comparées à des points relevés par un géomètre.

Les campagnes conduites sur le pilote urbain donnent les écarts suivants, dans le plan X-Y :

Campagne	Configuration	Écart mesuré dans le plan X-Y
30/07/2025	non précisée	6,5 cm et 27,9 cm selon le point relevé
20/08/2025	non précisée	entre 1,8 et 12,1 cm
01/09/2025	tag au sol	entre 3,9 et 9,7 cm
01/09/2025	tag sur canne de 76,5 cm	entre 2,3 et 16,9 cm

Ces chiffres sont donnés tels quels, y compris les valeurs hautes. Les campagnes de mesure se sont poursuivies de juillet 2025 à juillet 2026. L’analyse est co-signée avec Exelen.

C’est une précision de contrôle, pas une précision de plaquette : elle dit ce qu’on constate sur des points relevés, pas ce qu’on espère obtenir.

Ce que la solution ne fait pas

Elle ne se prononce pas sur l’altitude. La précision revendiquée porte sur le plan X-Y seul, à ce jour. Un besoin de profondeur ou d’altimétrie n’est pas couvert par ce qui est annoncé ici.

Elle n’est pas insensible à son environnement. Des perturbations électromagnétiques existent, et elles sont identifiées : du mobilier urbain en acier à proximité des tags, barrières, abris-bus, barrières de chantier, ou des véhicules de fort volume comme un bus ou une pelleteuse. C’est un paramètre d’exploitation, pas un détail.

Elle ne s’installe pas au hasard. Une installation en version fixe suppose une étude de terrain préalable.

Elle ne remplace pas le GNSS. Là où le ciel est dégagé, le satellite fait le travail. e-Nails vise le complément : les rues où il ne le fait pas.
