Quand la ville brouille les satellites : comment NaTran R&I cartographie les canyons urbains pour fiabiliser la géolocalisation !

Dans le dédale serré des rues parisiennes, les immeubles sculptent des corridors invisibles mais redoutables : les canyons urbains. Ces configurations, où la hauteur du bâti dépasse largement la largeur de la rue, perturbent massivement les signaux GNSS, ces signaux satellitaires pourtant indispensables à la localisation des réseaux souterrains. Pour les opérateurs de gaz, ce phénomène n’a rien d’anecdotique : chaque année en France, près de 16 000 dommages sur les réseaux surviennent lors de travaux, fréquemment causés par une localisation approximative des conduites.

Face à cet enjeu de sécurité publique, NaTran R&I a entrepris une étude ambitieuse : comprendre, cartographier et quantifier ces zones critiques où le GNSS devient aveugle. L’objectif ultime : préparer le déploiement des balises E-Nails, un réseau de microbalises fixes placées sur le mobilier urbain, capable d’offrir une géolocalisation locale indépendante des satellites.

Les canyons urbains, talon d’Achille du GNSS

• L’image est simple : une rue étroite, des façades qui s’élèvent, un morceau de ciel réduit à un rectangle vertical. Sous cet angle, un récepteur GNSS ne peut capter qu’une portion limitée des satellites. Les signaux rebondissent sur les vitres, s’évanouissent derrière le bâti, se déforment en multiples trajets. Résultat : des positions erronées, parfois de plusieurs dizaines de mètres.
• La communauté scientifique décrit ces milieux à travers un indicateur : le rapport Hauteur/Largeur (H/W). Plus il dépasse 1, 2, 3, plus la rue se transforme en canyon numérique. Au-delà de 4, la géolocalisation repose presque sur de la chance.
• Pour les réseaux sensibles — gaz, eau, fibre — une telle incertitude n’est pas tolérable. C’est là qu’intervient l’innovation développée par NaTran R&I.

Une cartographie inédite de la criticité GNSS

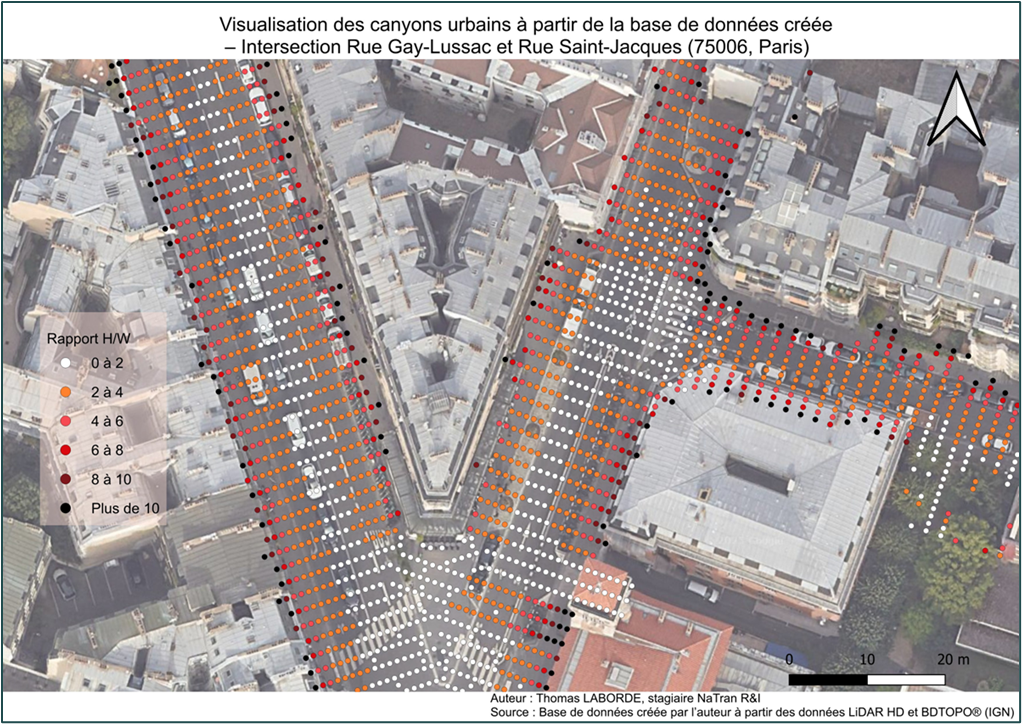

• L’étude menée s’est attachée à produire, pour la première fois à cette échelle, une carte géoréférencée des rapports H/W sur l’ensemble d’un territoire urbain dense. Grâce aux données LiDAR haute définition de l’IGN, chaque rue, chaque façade, chaque arbre même, a été intégré dans une modélisation précise du paysage vertical.
• De cette analyse émerge une base de données particulièrement fine :
  • Chaque point de mesure est localisé,
  • Chaque segment de rue reçoit une valeur H/W,
  • Les zones où le GNSS se détériore sont identifiées automatiquement,
  • Une vision claire des “points noirs GNSS” se dessine.
• Cette cartographie devient alors un outil stratégique pour les équipes de terrain.

E‑Nails : vers un GNSS local et sécurisé

• Le projet E‑Nails, porté par le laboratoire SPESY, repose sur une idée forte : créer un réseau de balises fixes déployées sur le mobilier urbain, capables d’émettre un signal local permettant un positionnement fiable même en canyon urbain.
• Grâce à la base de données produite, les zones de déploiement ne relèvent plus de l’intuition mais d’une analyse objective et hiérarchisée de la criticité GNSS. Les rues les plus sensibles deviennent prioritaires ; les zones dégagées sont écartées.
• L’outil soutient ainsi les ambitions de la feuille de route NaTran2030, tournée vers la modernisation, la résilience et la sécurité des réseaux de gaz.

Un nouvel horizon pour la géolocalisation urbaine

• Au-delà du secteur de l’énergie, la démarche ouvre des perspectives plus larges : navigation autonome, mobilité douce, robotique, logistique urbaine. Tous les usages dépendants du GNSS pourraient bénéficier de ces cartographies fines, véritables radiographies des villes denses.
• Le canyon urbain, longtemps perçu comme une fatalité, devient ainsi un territoire mesurable, compréhensible et maîtrisable.

Par François Maudire et Thomas Laborde
Natran R&I
